Ремонт рентгеновских аппаратов РАП, РУП

Рентгеновский аппарат РАП/РУП предназначен для контроля в условиях цеха или заводской лаборатории. Данные рентгеновские аппараты были сняты с производства более 20 лет назад, в результате таких больших сроков эксплуатации происходит износ и физическое разрушение элементов.

Модернизация рентгеновского аппарата РАП-150/300 >>>

Специалиста компании «Технотест» осуществляют сервисное обслуживание и ремонт любой сложности всех модификаций промышленного рентгеновского аппарата.

Основные неисправности

• Вследствие долгого срока эксплуатации происходит износ и физическое разрушение элементов. По этой причине выходят из строя электронные компоненты, высыхают конденсаторы, окисляются контакты и соединения, появляется нестабильная работа и отказы, что, в свою очередь, может стать причиной электрического пробоя в высоковольтной части.

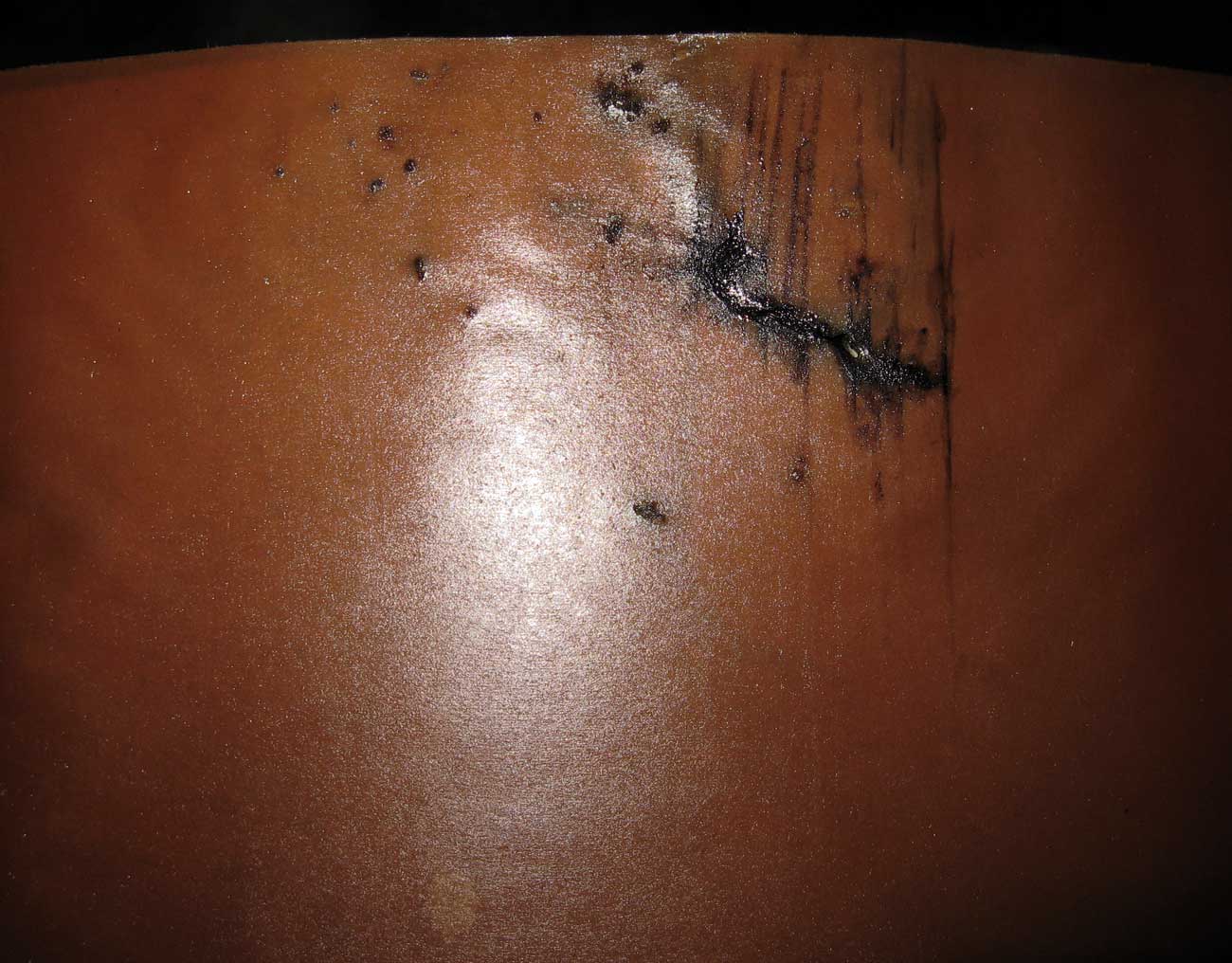

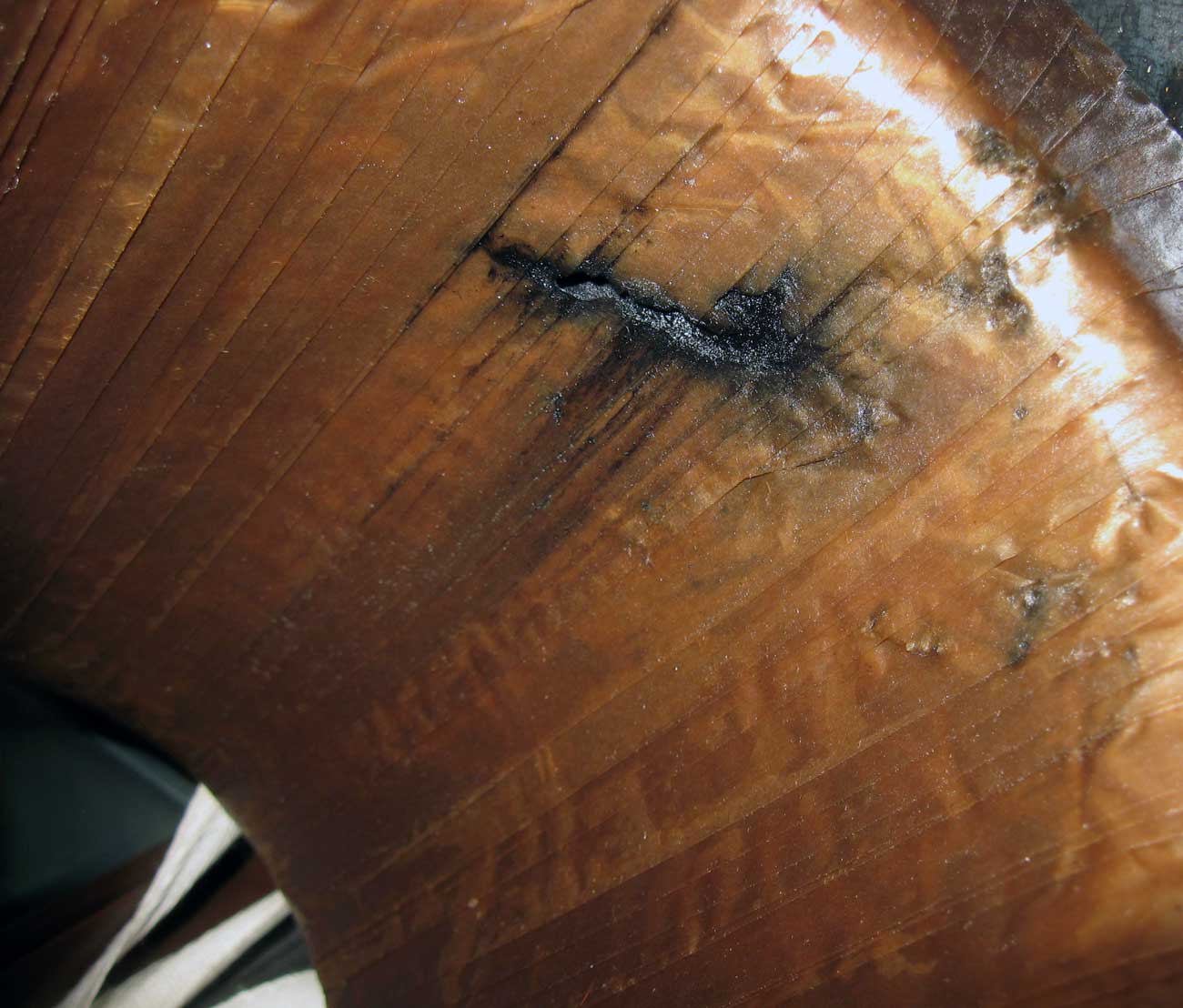

Прожженный трансформатор в результате пробоя.

• Качество диэлектрического масла в высоковольтном излучателе является одним из важнейших параметров для работоспособности рентгеновского аппарата серии РАП/РУП. Ухудшение диэлектрических свойств масла, в основном, происходит в результате набирания влаги из воздуха. В данном случае рекомендуется провести процедуру подготовки и заливки масла, которая увеличит диэлектрическую прочность масла до требуемой.

Аппараты серии РАП/РУП имеют различные блокировки для предотвращения выхода из строя.

• Если неисправен блок питания, срабатывает автоматический выключатель в сетевом щитке.
• Срабатывание защиты по сверхтоку во вторичной цепи вследствие неисправности высоковольтного тракта. Проявляется в момент нажатия кнопки «Пуск», при этом индикаторная стрелка «кВ» остается в нулевом положении, а индикаторная стрелка «мА» резко поднимается до максимума. В каком конкретно узле высоковольтного тракта неисправность, определяется при проведении первичной диагностики.
• В случае поломки блока управления, не фиксируется кнопка «Пуск» и не регулируется высокое напряжение.

С полным перечнем неисправностей и их причинами можно ознакомиться в сервисном центре «Технотест».

Рекомендации по эксплуатации

• К работе по эксплуатации рентгеновского аппарата допускаются лица, прошедшие специальную подготовку.
• Важно соблюдать режимы работы, которые прописаны производителем в паспорте рентгеновского аппарата.
• Рекомендуется проверять отсутствие пузырей воздуха в рентгеновском излучателе, а также уровень масла в генераторах и насосе не реже, чем каждые 400 часов работы.
• Регулярно рекомендуется проверять состояние контактов разъемов, магнитных пускателей, переключателей.

Данные рекомендации позволят максимально использовать ресурс рентгеновского аппарата и продлить срок его службы.

 Модернизация рентгеновского аппарата РАП-150/300

С января по февраль 2017 года специалистами ООО "ТЕХНОТЕСТ" проводились работы по ремонту и модернизации рентгеновских аппаратов РАП-150/300 на одном из промышленных предприятий. На стадии составления технического задания нашими инженерами было предложено объединить пульт управления рентгеновским аппаратом и силовой блок. После согласования с заказчиком на основе современной компонентной базы нами был разработан электронный модуль, заменяющий штатный выносной силовой блок. Благодаря малым габаритам новый модуль удалось разместить в корпусе блока управления РАП-150/300. При этом, мы изменили расположение составных элементов внутри блока. Сам корпус блока управления был переделан. Были изготовлены новые боковые стенки и задняя панель, осуществлена покраска рамы и корпуса.

Фото пульта управления после выполнения работ после ремонта и модернизации
